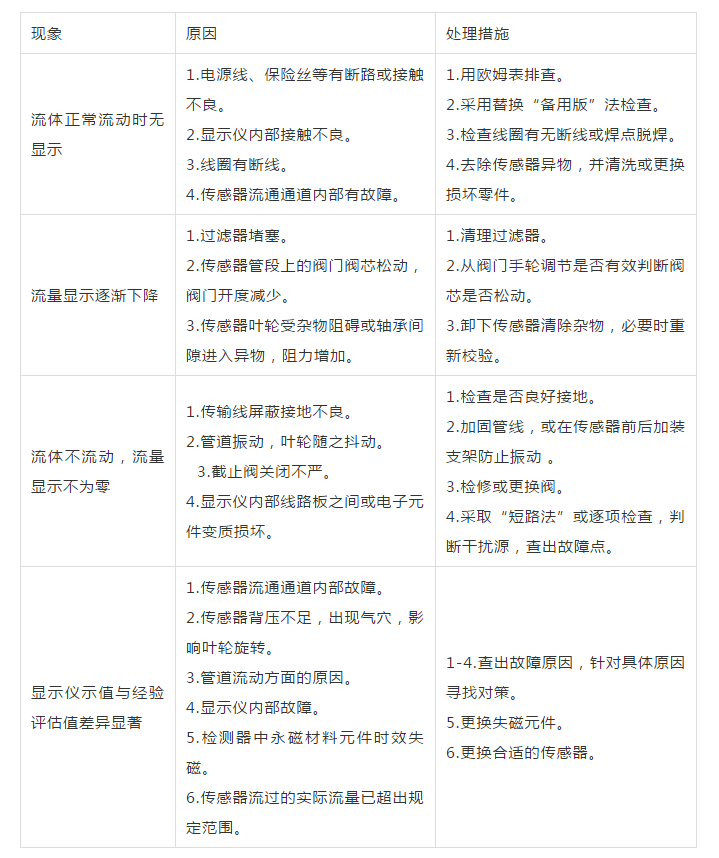

一、液體渦輪流量計安裝知識要點及安裝圖

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道。

5、液體渦輪流量計在安裝時，應注意遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。

6、液體渦輪流量計可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。

7、安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。安裝時必須使管道內(nèi)流體滿管，才能保證測量精度。

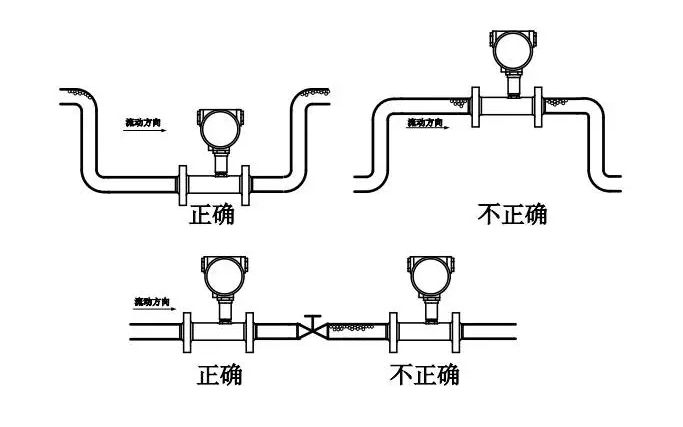

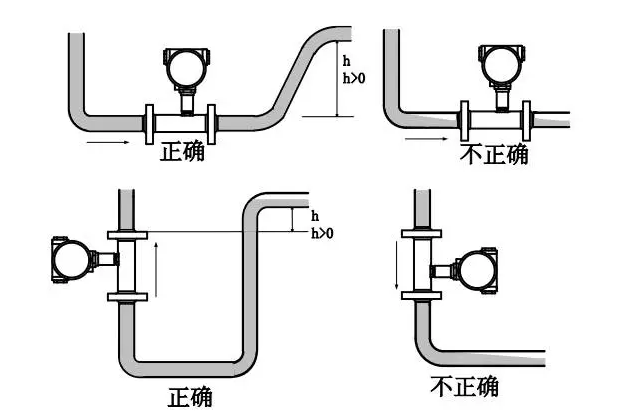

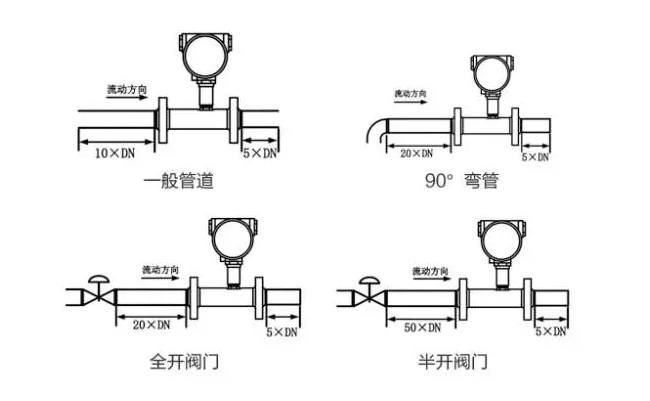

8、液體渦輪流量計上游端至少應有10倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內(nèi)壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內(nèi)腔。不同情況下的直管段要求如下圖。
